印刷技术
来源:淮安中江电子科技有限公司 | 发布时间:2011/11/2 | 浏览次数:
活字印刷術是我國古代的發明,同樣,絲綱印刷也起源於我,至今已有兩千年的歷史.本世紀70年代以來,隨著科學技術的發展,絲綱印刷的應用日益廣泛,絲印製版和印刷工藝水平也不斷提高.絲綱印刷已與平印、凸印、凹印並稱為現代四大印刷方法.在使用平版、凸版、凹版非常困難或不能印刷的情況下,絲綱印刷則顯示了其獨特的魅力.




印刷環境

1.印刷室必須保持一定的溫濕度,其溫度範圍為20±2;濕度為HR60±15%. (油墨粘度變化與其有較大關係)
2.穿無塵衣且戴好無塵帽從空氣洗滌室(AIR SHOWER )中來回晃動並洗滌15Sec進出,傳遞基材及產品必須通過傳遞箱,以滿足無塵生產之要求.(印刷油墨表面不可有異物,否則造成產品報廢.)

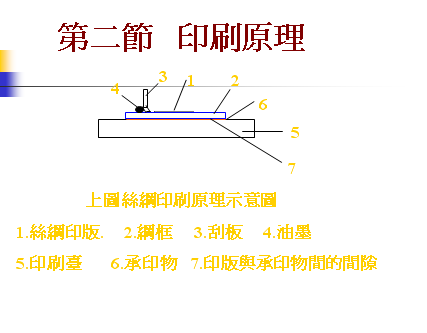

印刷原理(絲綱印刷是一種古老的印刷方法.其印刷的基本原理是:絲綱印刷版的部份綱孔能夠透過油墨,漏印至承印物上;印版上其餘部份的綱孔堵死,不能透過油墨,在承印物上形成空白






印刷時在絲綱印版的一端倒入油墨,油墨在無外力的作用下不會自行通過綱孔漏在承印物上,當用刮以一定的傾斜角度及壓力刮動油墨時,油墨通過綱版轉移到綱版下的承印物上,從而實現圖像的復制.



印刷特點()
1.不受承印刷物大小和形狀的限制.
2.版面柔軟印壓小.絲网印刷版柔軟而富有           彈性,印壓小,所以不僅能在紙張、紡織品等柔軟的承印物上進行印刷,而且能在加壓容易損壞的玻璃及各種玻璃、陶瓷器皿上進行印刷.
3.墨層厚覆蓋力強.
4.適用各種類型的油墨.絲綱印刷具有可以使用任何一種涂料進行印刷的特點,如油性、水性、合成樹脂型、粉體等各種油墨均可使用.絲印油墨.
5.耐光性能強.
6.絲綱印刷同平、凹、凸印刷一樣,可以進行工業化的大規模生產.
絲綱印刷的墨層厚,印刷的圖文立體感強,是其它印刷方式無可比擬的.一般的印刷方法如果用白色蓋下面的底色,要在同一部位上反復印3-4,而絲綱印刷只要一次即可完 由於墨層厚手感好,立體感強,所以應用很廣泛.當然墨層厚度也是可以控制的.一般條件下絲印墨層厚度約為20μm,特殊厚膜印刷可達1000μm,薄的極限為6μm,可見,絲印的墨層不僅厚,且可調範圍也廣.印刷作用(一)
 絲网印刷應用較普遍的如室外的各種標志牌、廣告、路標,   與商業美術有關的各種裝潢用品,以及與各種工業有關的電路,板各種銘牌、儀表面板、厚膜集成電路等制品
         絲綱印刷在商業美術上可用來印刷各種貼花紙、道路標志、垂簾、幕布、旗幟、廣告宣傳品、陶瓷器、玻璃、塑料、金屬容器、壁紙及隔扇紙等.
        在電子工業上廣泛用於印刷電路板、電容器、電阻,厚膜集成電路等.

印刷油墨作用:
1.銀漿-----增強導電及抗靜電作用.
2.防焊------保護線路及絕緣作用.
3.文字-------標識及防呆作用.
4.遮蔽-------改變基材性能.

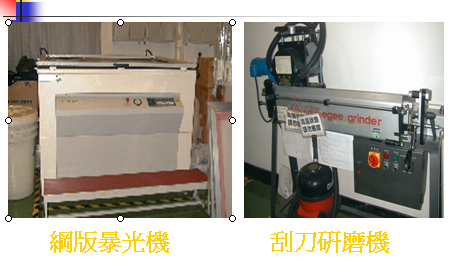

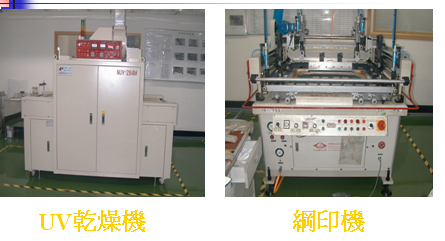

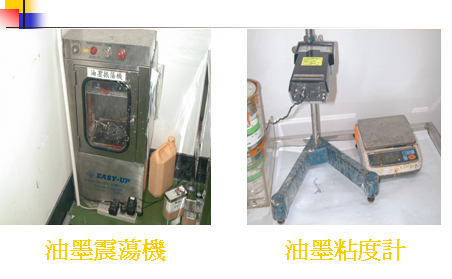

印刷課采用絲綱印刷.目前,與之相關的主要設備有:

綱版乾燥機、綱版曝光機、刮刀研磨機、油墨震蕩機、油墨粘度計、綱印機、烤箱架、烤箱(48)UV乾燥機.

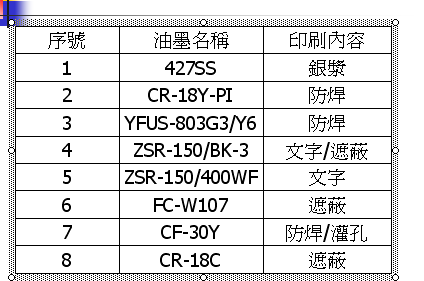

油墨:

印刷刮刀
絲网印刷的刮板(),起著使油墨通過網孔轉移到承印物上的重要作用

2.回墨板----是將刮墨板刮擠到絲綱印版一端的油墨送回到刮墨起始位置的工具
刮刀作用()
1.填墨作用:刮板刮印時,不僅能使油墨漏印至承印物上,同時能將油墨充分地填入綱版過墨部份的綱孔內.
2.勻墨作用:印刷時,刮墨板擠壓油墨透過綱孔轉移到承印物上形成圖文,同時把墨從綱版的一端刮到另一端.為了使再次刮印時有足夠的油,墨回程時由回墨板勻墨,手工印刷時用刮墨板,把油墨均勻地刮回印刷起點,讓油墨堵住圖文部份的綱孔,起到防止綱孔內油墨乾燥而糊死綱孔的作用.
3.刮墨作用:刮板運行時能將網版面上的油墨刮得盡查能的乾凈.
 4.壓印作用:刮板運行中,在刮墨的同時,給刮板一定的力,使綱版與承物呈線接觸,完成刮印.
刮刀使用絲綱印版只有在刮板的一定壓力下才能與承印物表面接觸,而且線接觸.壓印力小時,印版就接觸不到承印物表面而無法實施印刷.壓印力過大則會使刮板彎曲變形,影響印刷質.壓印力過大還會加快刮板和絲綱印版的磨損,減少刮板和絲綱印版的使用壽命,耏還會導致絲綱印版鬆弛使承印物畫面變.因此,在一定印刷條件下,正確掌握壓印力,對正確實施印刷、保證印刷質量有著直接的關係.
一般情況下壓印力越大,油墨的轉移量越大,反之壓印力越小,油墨轉移量就越小.

刮板與印版的夾角(刮印角)
所謂刮板刮印角是指印刷面和刮板在刮印運動時所夾的角度.刮板刮刮印角對油墨轉移量和印出的圖文質量有一定的影響,簡單地說刮印角越大,漏墨量越少,刮印角越小,漏墨量越大.
刮板刮印速度與印刷質量的關係
刮板在刮印時使油墨均勻位移並保證整個圖文部份勻地通過油黑.所以,刮印速度對油墨的轉移量以及對油墨轉移的均勻程度都有一定的影響,對圖文的印刷質量也會產生很大影響.

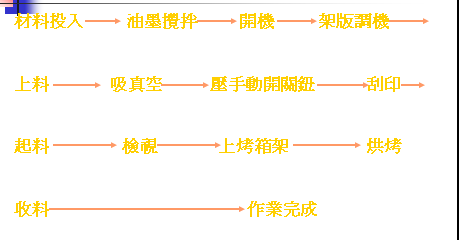

作业流程 :

1.刮刀-----在絲綱印刷中,包括刮墨板、回墨板,稱為刮板.在沒有指明的大多數情況下,將刮墨板簡稱為刮板,俗稱刮刀.



设备
